型 號 | HG38BT-4R-E | |
砼輸送管規格(外徑×壁厚)（mm×mm） | Φ133×4.5 | |
砼軟管規格(內徑×長度) （″×mm） | 5″×3000 | |
布料半徑 (m) | 38 | |
獨立高度(至臂根鉸點) (m) | 1.6米標準節：45.5 | |
附著高度(至臂根鉸點) (m) | 1.6米標準節：141.5 | |
四節液壓卷折式 | 一節臂 | 14.91m |
二節臂 | 7.56m | |
三節臂 | 7.65m | |
四節臂 | 7.72m | |
臂架轉角 | 一節臂 | 0°～86° |
二節臂 | 0°～180° | |
三節臂 | 0°～180° | |
四節臂 | 0°～180° | |
回轉范圍 (°) | 360° | |
電機功率 (kW) | 30 | |
液壓系統壓力 (MPa) | 30 | |
液壓油牌號 | HM46抗磨液壓油 | |
操作方式 | 1.有線遙控 2.無線遙控 | |
電源 | 380V/50Hz | |
風速 | 布料 | ≤13.8m/s |
爬升 | ≤7.9m/s | |
平衡重 (t) | 7.2 | |
起升機吊重 | 2 | |
工作溫度 | -20～48℃ | |

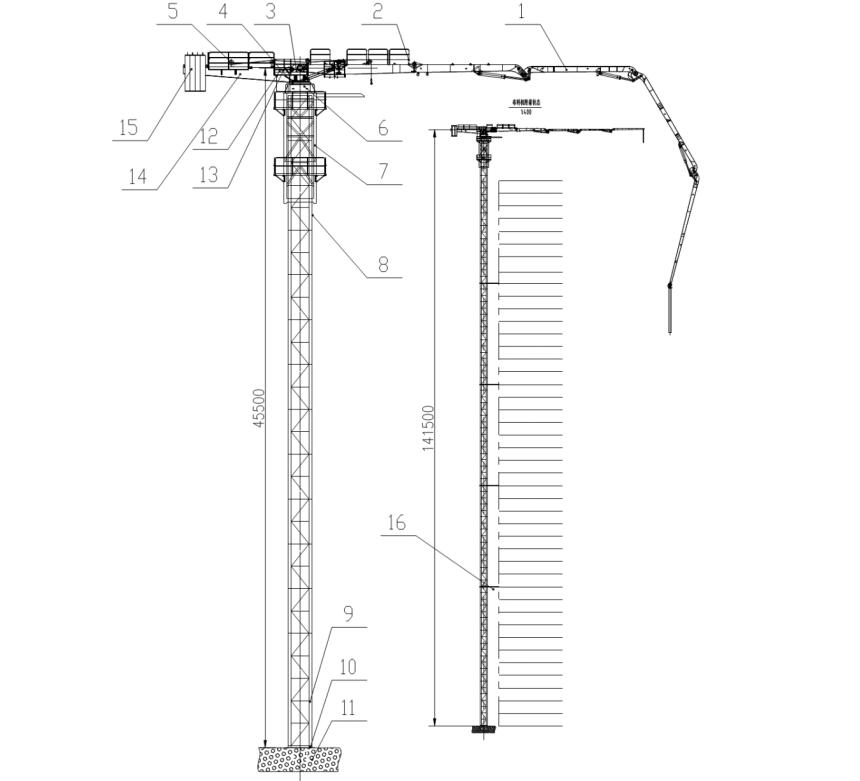

（1）塔式布料機將塔機的塔身與布料機的上裝結合，既具有塔機自身加節的功能，又具有布料機布料的功能。隨著建筑物的升高，布料機可通過自帶的爬升架增加標準節來升高。超過獨立高度后，通過附墻架附著在建筑物墻面上。
（2）配置有起升機構，在爬升加節時，能自身起吊標準節。
（3）臂架分為四節，全液壓驅動，折疊、展開靈活，布料范圍廣。臂架結構采用高強度鋼板制作，強度大，自重輕。
